При повороте стрелочной рукоятки

Неисправность	Индикация и состояние приборов	Поиск неисправности
Стрелка не переводится, контроль не теряет	Стрелка амперметра не отклоняется, красная лампа не горит, звонок не звонит. Реле НПС и ППС в блоке ПС не возбуждаются. Неисправность в пусковой цепи.	Измерить напряжение на контактах колодки блока ПС 1-17 (2-17)и 1-5(2-5) или 1-6(2-6), если есть, неисправен блок ПС, Если нет, неисправен коммутатор, внутрипоствой монтаж, отсутствует полюс П или М (проверить наличие переводом других стрелок) либо стрелка замкнута в другом маршруте, занята секция.

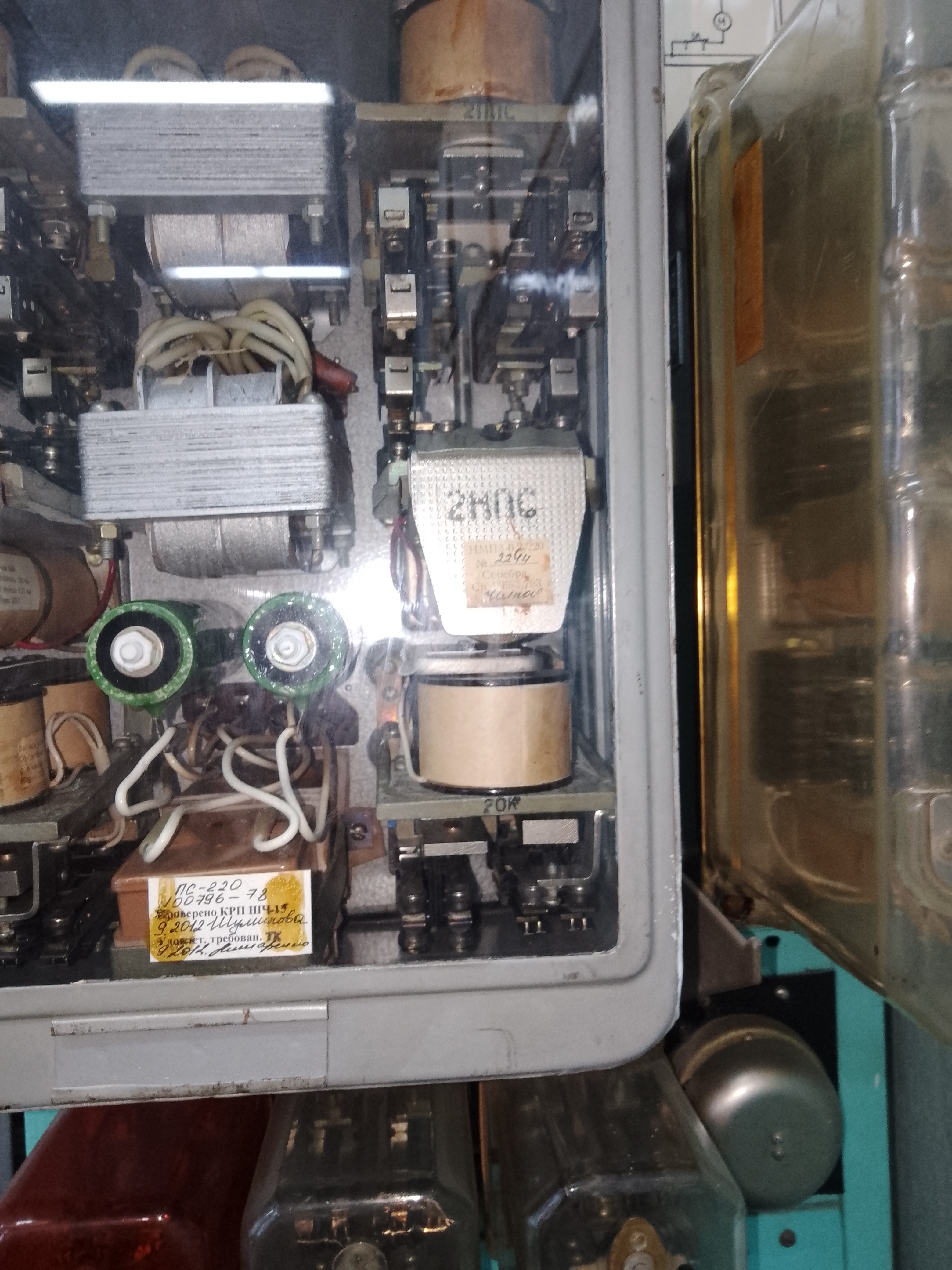

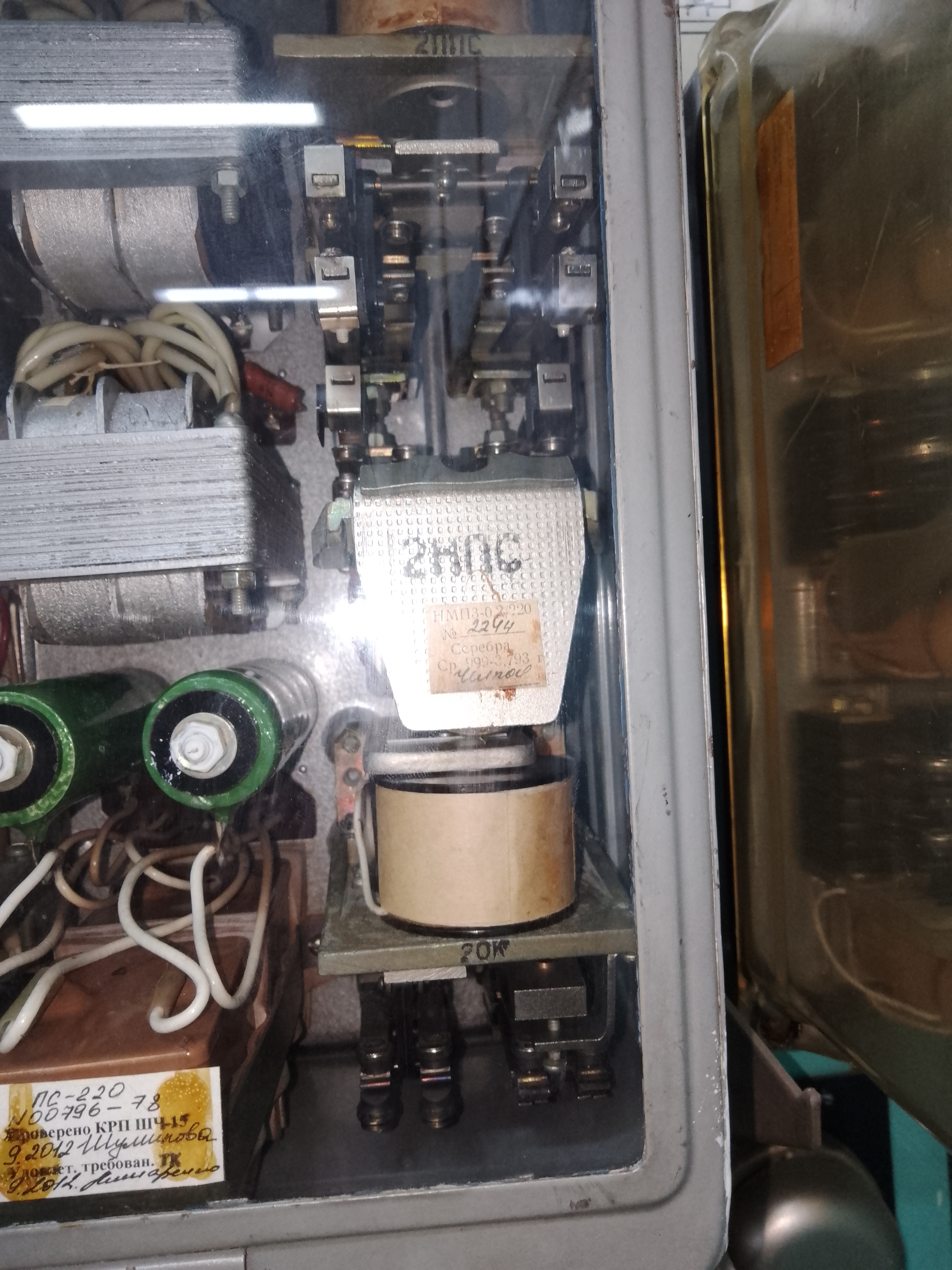

Стрелка не переводится, контроль теряет	Стрелка амперметра не отклоняется, красная лампа горит, звонок не звонит. Реле НПС и ППС возбуждаются . Поляризованные контакты реле ППС и ОК в разных положениях. Нейтральный якорь реле ОК притянут. При возврате в предыдущее положение контроль востанавливается. Пусковая цепь сработала, неисправность рабочей цепи.	Проверить исправность рабочего предохранителя, если исправен, переводя стрелку посмотреть перебрасывает якорь реле Р, если нет, измерить напряжение на выводах 1 и 2 реле Р, при наличии неисправно реле. Иначе проверить ограничительный резистор 18 кОм, монтаж в СК.
Стрелка не переводится, контроль теряет	Стрелка амперметра не отклоняется, красная лампа горит, звонок звонит. Реле НПС и ППС возбуждаются . Поляризованные контакты реле ППС и ОК в разных положениях. Нейтральный якорь реле ОК опущен. При возврате в предыдущее положение контроль не востанавливается. Пусковая цепь сработала.	Если нет контроля стрелки и звонит звонок, при этом рабочая цепь тоже не работает (стрелка амперметра не откланяется), неисправны провода Л1, Л2 либо стрелка взрезана.

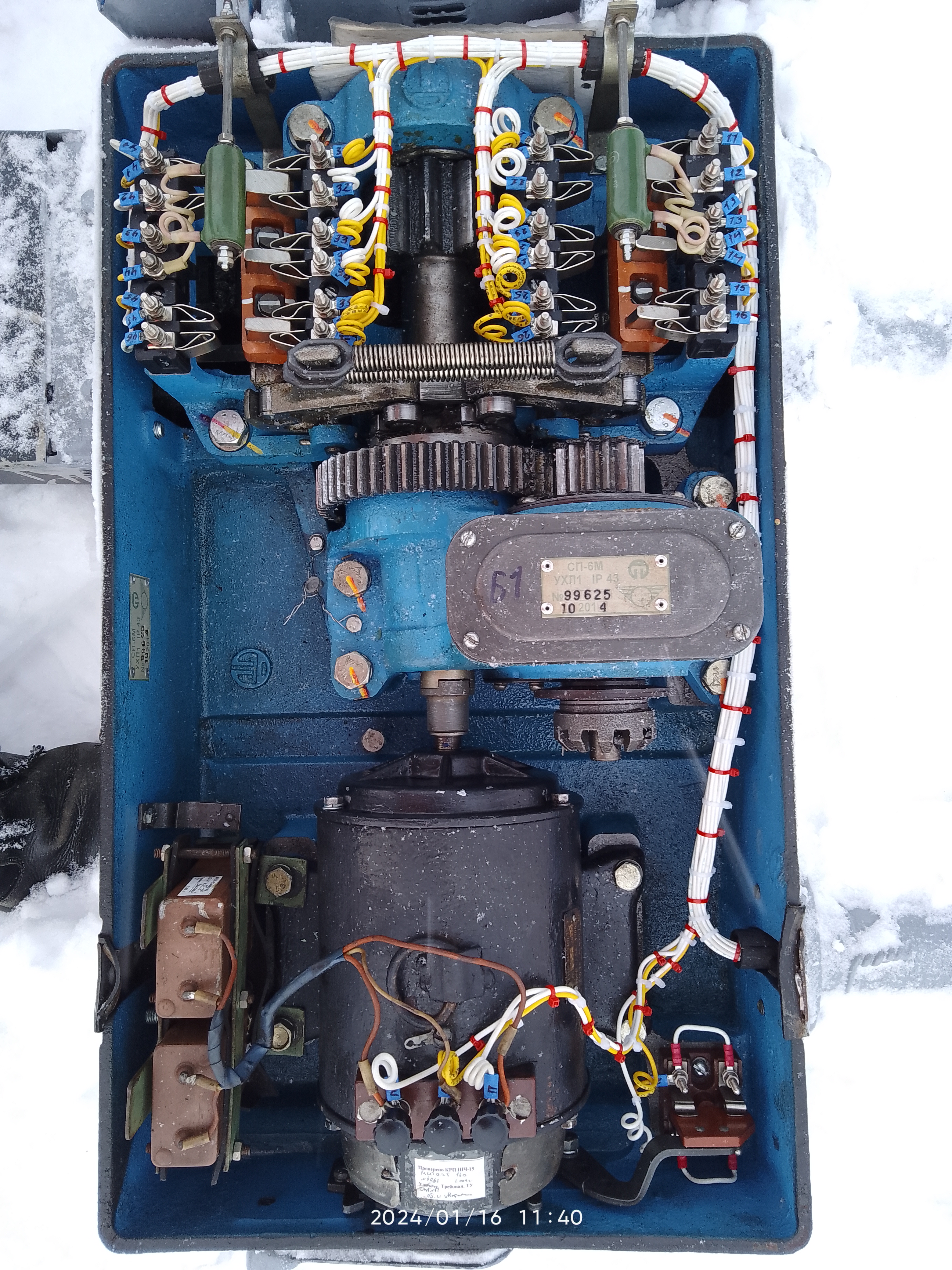

Стрелка не переводится, контроль теряет.	Стрелка амперметра отклоняется не значительно (меньше тока нормального перевода), красная лампа горит, звонок звонит. Поляризованные контакты реле ППС и ОК в разных положениях. Нейтральный якорь реле ОК обесточен. По незначительному отклонению амперметра видно, что сработало реле Р. При переводе в начальное положение, стрелка амперметра незначительно отклоняется. Контроль востанавливается, звонок не звонит. Неисправность рабочей цепи.	При повторных переводах измерить напряжение на клеммах электродвигателя, при наличии неисправен электродвигатель, при отсутствии переходное сопротивление в рабочих контактах 11 - 12, 41 - 42 или блок контакте, либо обрыв в монтаже. Измерять при повороте СК

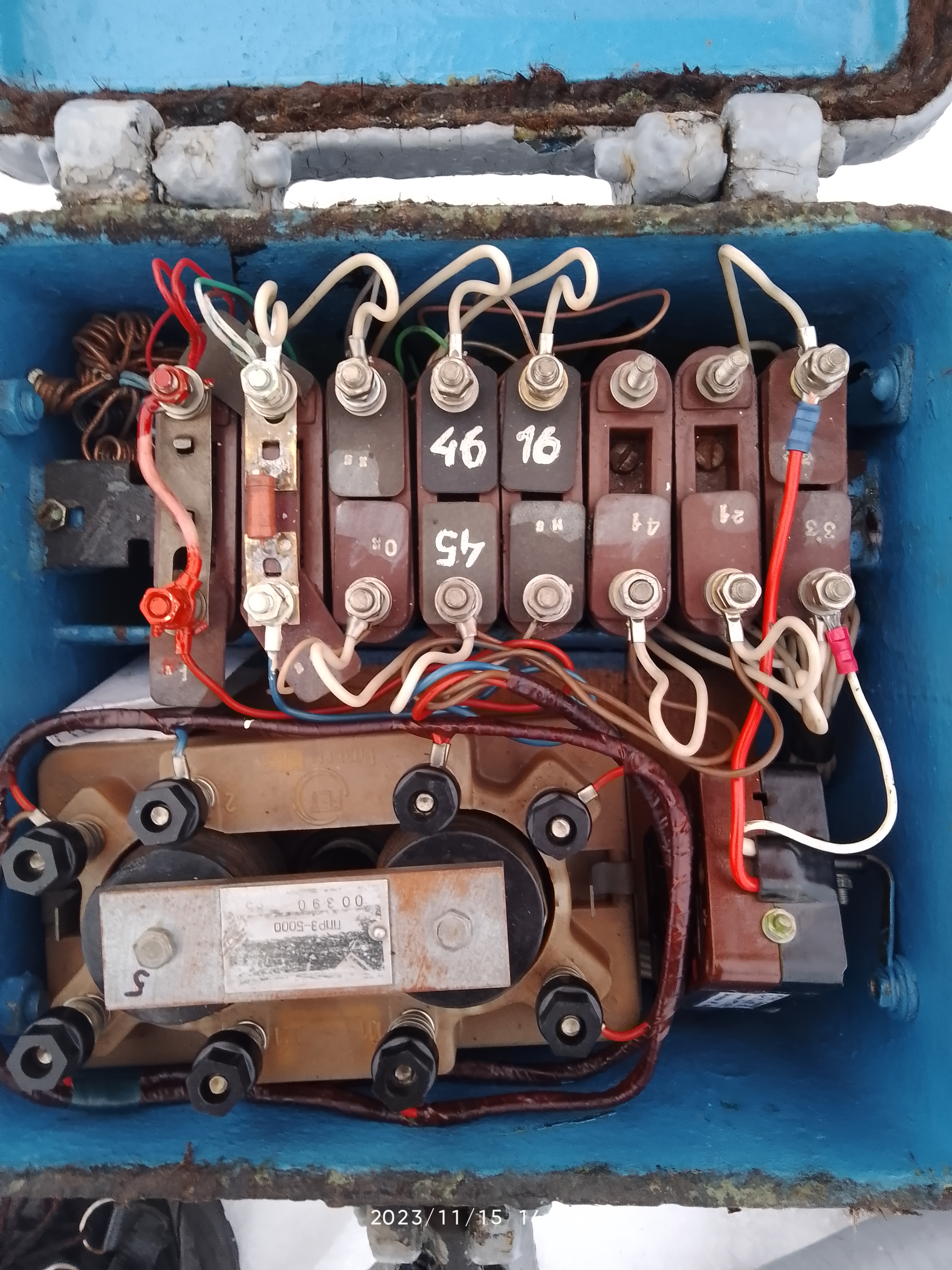

Стрелка переводится, красная лампа горит, звонок звонит.	Стрелка амперметра отклоняется в течении 2,5 - 5 секунд, красная лампа горит, звонок звонит, нейтральный якорь реле ОК обесточен. Неисправность контрольной цепи.	Измерить переменное напряжение на кроссе в проводах Л1 - Л2, при отсутствии переменного напряжения проверить контрольный предохранитель, при исправности, измерить напряжение на контактах блока ПС 1-13 и 1-14 (2-13 и 2-14) при отсутствии заменить блок ПС. При наличии проверить внутрипостовой монтаж. Если переменное напряжение есть, измерить постоянное, если постоянное напряжении меньше 60В пробой конденсатора контрольной цепи. При отсутствии постоянного напряжения проверить врубание ножевых колодок в контактные, измерить переходное напряжение на контрольных контактах 31-32 , 33-34 или 21-22, 23-24, при отсутствии переходного напряжения, неисправен монтаж либо БДР.
Стрелка переводится, красная лампа горит, звонок не звонит.	Стрелка амперметра отклоняется в течении 2,5 - 5 сек, красная лампа горит, звонок не звонит. Поляризованные контаты реле ППС и ОК в одинаковых положениях, нейтральный якорь реле ОК притянут. Реле ПК и МК в блоке С обесточены.	Измерить напряжение на контактах 1-10 - 1-20 или 1-10 - 1-22 блока С, при наличии неисправен блок, иначе внутрипостовой монтаж.
Стрелка теряет контроль при включении после работ на ней.	После включения стрелки нет контроля, после поворота стрелочной рукоятки в другое положение, рабочего тока нет, при этом контроль появляется и при последующих переводах, рабочий ток есть, есть.	Очень опасный отказ, ложный контроль. Проверить совместно с дежурным соответствие фактического положения стреки на поле и контроля на пульт-табло.
Стрелка теряет контроль при включении после работ на ней.	После включения стрелки нет контроля, Стрелка переводится, красная лампа горит, звонок не звонит.Поляризованные контакты реле ППС и ОК в разных положениях. Реле ПК и МК в блоке С обесточены.	Не правильно включен блок БДР.
